レバーカップリング （ポリプロピレン) 商品一覧に戻る


OZ-A 雌ネジ型アダプター
○OZ-A 雌ネジ型アダプター
呼び径 インチ 3/4 1 1
1/4		 1
1/2		 2 3
ミリ 20 25 32 40 50 80
D　アダプター外径 32 37 45 53 63 92
E　アダプター内径 19 22 28 33 42 71
K　最大外径 36 43 58 65 82 111
h　アダプター部 29 35 40 41 50 51
H　全長 50 62 65 69 79 89
（単位：㎜）


OZ-D 雌ネジ型カプラ－
○OZ-D 雌ネジ型カプラ－
呼び径 インチ 3/4 1 1
1/4		 1
1/2		 2 3
ミリ 20 25 32 40 50 80
A　カムレバー最大外径 98 125 175 188 198 249
B　カムレバー外径 64 64 82 89 99 137
C　カムレバー内径 33 37 46 54 64 92
F　最小内径 18 24 32 41 51 75
H　全長 55 73 72 73 80 92
（単位：㎜）


○OZ-F 雄ネジ型アダプター
○OZ-F 雄ネジ型アダプター
呼び径 インチ 3/4 1 1 1/4 1 1/2 2 3
ミリ 20 25 32 40 50 80
D　アダプター外径 32 37 45 53 63 92
E　アダプター内径 17 22 29 33 43 72
K　最大外径 36 43 58 66 74 107
h　アダプター部 29 35 40 43 48 51
H　全長 62 82 78 85 95 109
（単位：㎜）


OZ-B 雄ネジ型カプラ－
○OZ-B 雄ネジ型カプラ－
呼び径 インチ 3/4 1 1 1/4 1 1/2 2 3
ミリ 20 25 32 40 50 80
A　カムレバー最大外径 98 125 175 188 198 249
B　カムレバー外径 64 64 82 89 99 137
C　カムレバー内径 33 37 46 54 64 92
F　最小内径 17 22 31 37 48 71
h　カプラ－部 34 47 50 52 57 60
H　全長 57 79 82 82 91 98
（単位：㎜）


OZ-DP ダストプラグ
○OZ-DP ダストプラグ
呼び径 インチ 3/4 1 1 1/4 1 1/2 2 3
ミリ 20 25 32 40 50 80
D　アダプター外径 32 37 45 53 63 92
E　アダプター内径 16 22 29 38 49 71
h　アダプター部 33 38 41 48 54 59
H　全長 43 51 53 64 71 75
（単位：㎜）


OZ-DC ダストキャップ
○OZ-DC ダストキャップ
呼び径 インチ 3/4 1 1 1/4 1 1/2 2 3
ミリ 20 25 32 40 50 80
A　カムレバー最大外径 98 125 175 188 198 249
B　カムレバー外径 64 64 82 89 99 137
C　カムレバー内径 33 37 46 54 64 92
h　カプラ－部 34 47 50 52 57 59
H　全長 46 61 62 64 70 75
（単位：㎜）

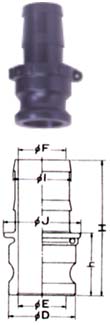

OZ-E ホースシャンクアダプター
○OZ-E ホースシャンクアダプター
呼び径 インチ 3/4 1 1 1/4 1 1/2 2 3
ミリ 20 25 32 40 50 80
D　アダプター外径 32 37 45 53 63 92
F　アダプター内径 13 21 23 30 41 61
G　タケノコ部径 19 25 31 37 50 75
I　タケノコ部外径 21 27 33 39 52 79
J　最大外径 36 43 45 62 73 107
h　アダプター部 42 43 63 61 69 102
H　全長 75 96 113 114 125 172
（単位：㎜）


OZ-C ホースシャンクカプラ－
○OZ-C ホースシャンクカプラ－
呼び径 インチ 3/4 1 1 1/4 1 1/2 2 3
ミリ 20 25 32 40 50 80
A　カムレバー最大外径 98 125 175 188 198 249
B　カムレバー外径 64 64 82 89 99 137
C　カムレバー内径 33 37 46 54 64 92
F　最小内径 13 21 23 30 41 61
G　タケノコ部径 19 25 31 37 50 75
I　タケノコ部外径 21 27 33 39 52 79
h　カプラ－部 34 47 50 51 56 60
H　全長 75 90 113 122 128 162
（単位：㎜）



　レバーカップリングの特徴

●ワンタッチで着脱できます。
 カプラ－についている2本のレバーを押し下げるだけ、工具を必要としないクイックカップリングです。ホースやパイプをねじったり、引張ったりする必要 はありません。

●連結は安全で堅牢です。
 連結内部のガスケットの柔軟性が液体の漏れを完全に防ぎ、カム機構が作業者の腕に代わってジョイントを持続します。
